Насосное оборудование
Насосное оборудование, применяемое на АЭС, — это высоконадёжные агрегаты, спроектированные для работы в жёстких условиях атомной энергетики. Они обеспечивают циркуляцию теплоносителя, подачу охлаждающей воды, откачку дренажей и выполнение других критически важных технологических операций.
Ключевые особенности и требования
- Повышенная надёжность и отказоустойчивость. Насосы рассчитаны на длительную непрерывную работу и должны сохранять работоспособность даже при частичных сбоях в системе.
- Соответствие строгим нормативам безопасности. Оборудование проектируется и производится с учётом требований Ростехнадзора, правил устройства и безопасной эксплуатации оборудования АЭС, отраслевых стандартов атомной энергетики.
- Стойкость к агрессивным средам и высоким температурам. Материалы проточной части и уплотнений подбираются так, чтобы выдерживать воздействие горячей воды, пара, химически активных сред, а также возможное радиационное воздействие.
- Герметичность и минимизация утечек. В конструкции применяются специальные уплотнения и системы контроля протечек — это важно для предотвращения попадания рабочей среды за пределы контура.
- Возможность работы в аварийных режимах. Некоторые насосы должны запускаться и обеспечивать подачу среды при обесточивании или в условиях сейсмических воздействий.
- Удобство обслуживания и контроля. Предусмотрены места для установки датчиков температуры, вибрации, давления; конструкция позволяет проводить диагностику и регламентные работы без длительной остановки системы.
Основные типы насосов на АЭС
- Главные циркуляционные насосы (ГЦН). Обеспечивают движение теплоносителя через активную зону реактора. Это одни из самых ответственных агрегатов на станции: они работают при высоких температурах и давлениях, отличаются большой производительностью и мощностью.
- Питательные насосы. Подают подготовленную воду в парогенераторы или барабан котла. Требуют высокой точности поддержания давления и расхода.
- Конденсатные насосы. Перекачивают конденсат из конденсатора турбины обратно в цикл. Работают с жидкостью, близкой к температуре кипения, поэтому конструкция должна исключать кавитацию.
- Насосы систем безопасности. Включаются при нештатных ситуациях и обеспечивают подачу воды для охлаждения реактора. Должны быть готовы к немедленному пуску и работать автономно.
- Дренажные и хозяйственные насосы. Используются для откачки воды из помещений, обслуживания вспомогательных систем. К ним предъявляются требования по коррозионной стойкости и долговечности.
Технические характеристики (типовые)
- Производительность: от десятков до тысяч кубометров в час — зависит от назначения насоса.
- Напор: может достигать сотен метров, особенно у питательных и главных циркуляционных насосов.
- Температура рабочей среды: до 300–350 °C и выше для основных контуров.
- Давление: часто превышает 10–16 МПа, в отдельных случаях — значительно выше.
- Материалы: нержавеющая сталь, сплавы на основе никеля, специальные коррозионностойкие покрытия; уплотнения — из графита, керамики, фторопласта.
- Привод: мощные электродвигатели с системами плавного пуска и частотного регулирования; для аварийных насосов — резервные приводы или дизель-генераторы.
Преимущества применения современного насосного оборудования
- Стабильность технологических процессов. Точное поддержание параметров расхода и давления снижает риски отклонений в работе реакторной установки.
- Снижение эксплуатационных рисков. Высокая степень автоматизации и встроенные системы диагностики позволяют заранее выявлять отклонения и предотвращать аварии.
- Долговечность и ремонтопригодность. Модульная конструкция и применение износостойких материалов увеличивают межремонтный период и сокращают затраты на обслуживание.
- Энергоэффективность. Современные насосы проектируются с учётом оптимизации гидравлических характеристик, что снижает потребление электроэнергии при сохранении требуемых параметров.

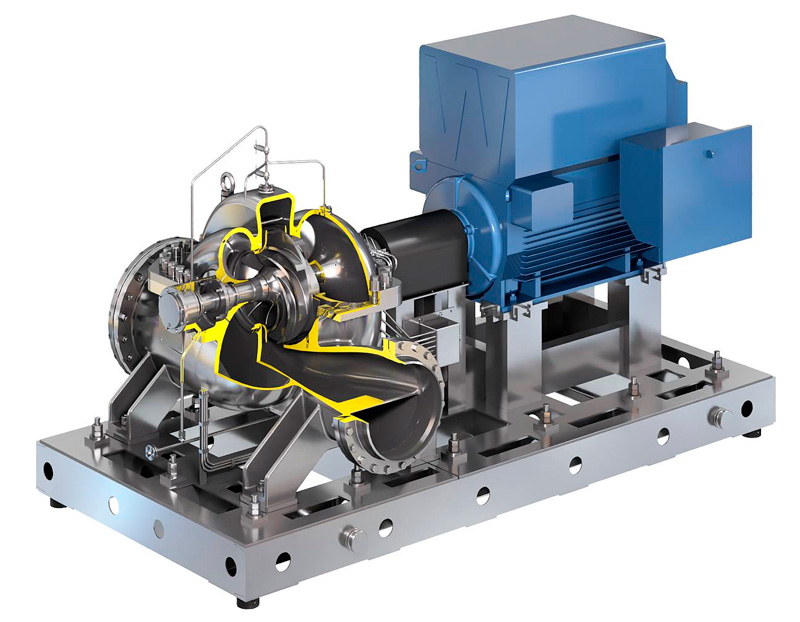

Насосный агрегат промконтура охлаждения ответственных потребителей. Входит в состав систем, важных для безопасности и применяется для подачи охлаждающей воды и отвода тепла от вспомогательного оборудования и вспомогательных систем реакторной установки АЭС «Эль-Дабаа», включает в себя насос, электродвигатель, муфту и ограждение муфты, КИП и А, внутренние трубопроводы, раму).
Условное обозначение – АЦН-2100-50А:
– АЦН – агрегат центробежный насосный;
– 2100 – Номинальный расход;
– 50 – напор при номинальном расходе;
– А – исполнение для АЭС.
Таблица 4 – Классификация оборудования
Класс безопасности по НП-001-15 2
Классификационное обозначение по НП-001-15 НО
Категория сейсмостойкости по НП-031-01 I
Категория обеспечения качества QA2
Группа оборудования по НП-089-15 В

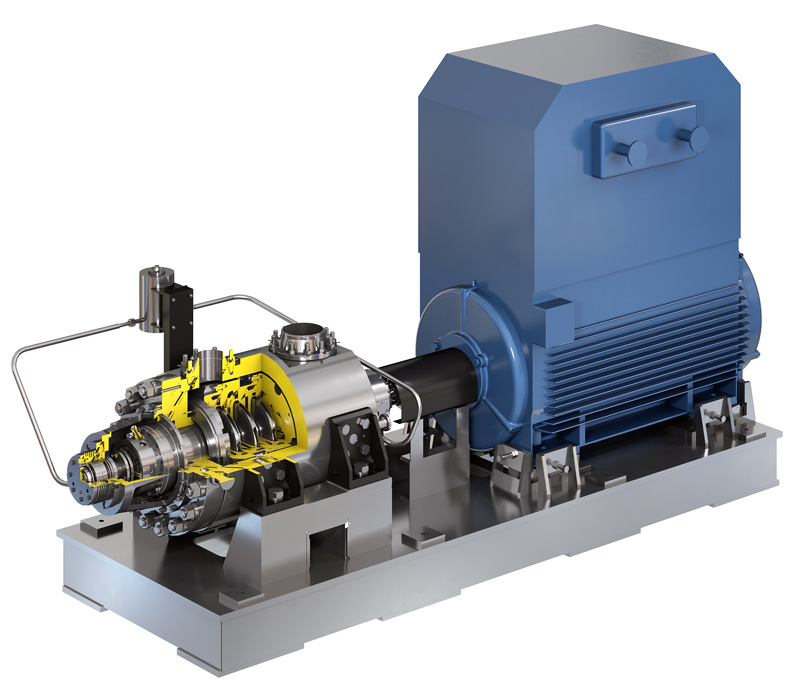

Насосный агрегат АЦН-150-85А
Насосный агрегат АЦН-150-85А аварийного впрыска высокого давления для АЭС «Эль-Дабаа», входит в состав систем, важных для безопасности и применяется для подачи в первый контур раствора борной кислоты низкой концентрации.
В состав агрегата входят насос, электродвигатель,
муфта и ограждение муфты, КИП и А, внутренние трубопроводы, рама,
комплект фундаментных болтов.
Условное номинальное значение подачи (м3/ч); 150
Условное номинальное значение напора (кгс/см2); 85
Класс безопасности по НП-001-15 2
Классификационное обозначение по НП-001-15 ЗЛ
Категория сейсмостойкости по НП-031-01 I
Категория обеспечения качества QA2
Группа оборудования по НП-089-15 В

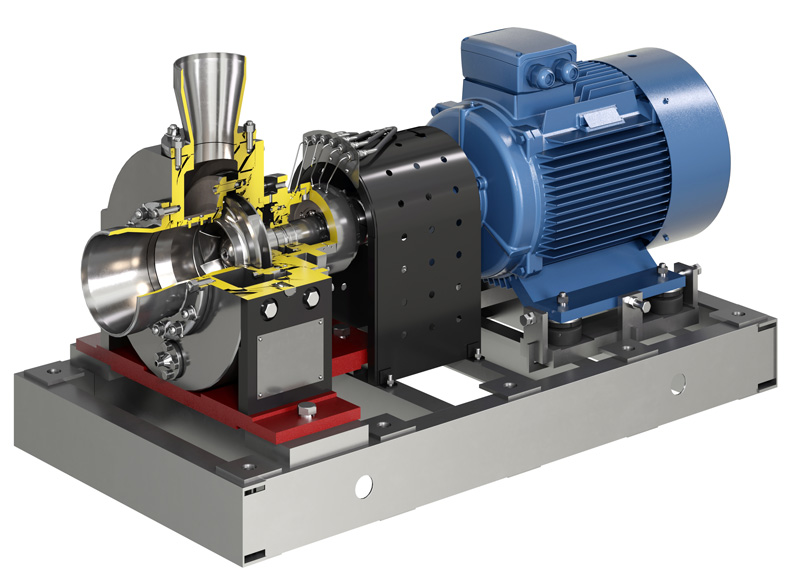

Спринклерный насос входит в состав систем, важных для безопасности и применяется для подачи охлаждающей воды и отвода теплаот вспомогательного оборудования АЭС «Эль-Дабаа». Включает в себя насос, электродвигатель, муфту и ограждение муфты, КИП и А, внутренние трубопроводы, раму.
Условное обозначение – АЦН-300-120А,
– АЦН – агрегат центробежный насосный;
– 300 – Номинальный расход;
– 120 – напор при номинальном расходе;
– А – исполнение для АЭС.
Класс безопасности по НП-001-15 2
Классификационное обозначение по НП-001-15 НЛ
Категория сейсмостойкости по НП-031-15 I
Категория обеспечения качества QA2
Группа оборудования по НП-089-15 В

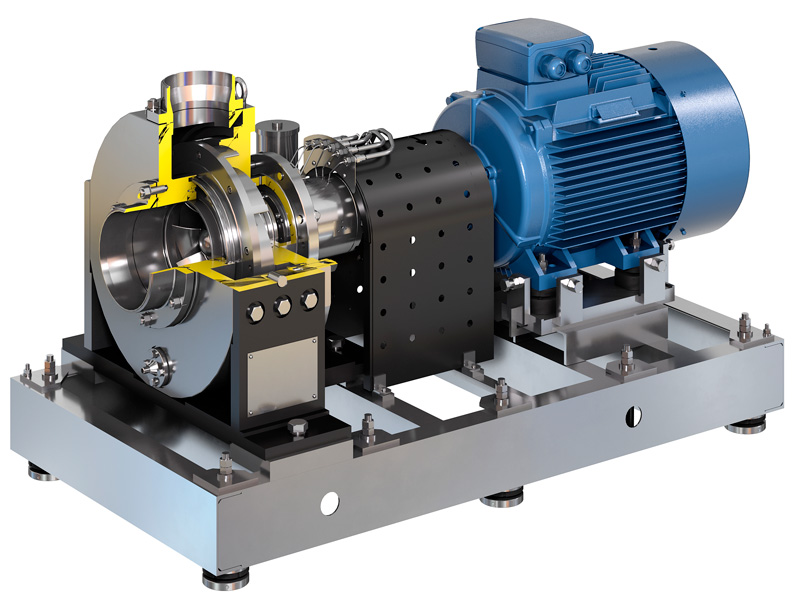

Насосный агрегат охлаждения бассейна выдержки входит в состав систем, важных для безопасности и применяется для подачи охлаждающей воды и отвода тепла от вспомогательного оборудования АЭС «Эль-Дабаа».
Агрегат включает в себя насос, электродвигатель, муфту и ограждение муфты, КИП и А, внутренние трубопроводы, раму.
Условное обозначение АЦН-410-45А
– АЦН – агрегат центробежный насосный;
– 410 – Номинальный расход;
– 45 – напор при номинальном расходе;
– А – исполнение для АЭС.
Класс безопасности по НП-001-15 3
Классификационное обозначение по НП-001-15 Н
Категория сейсмостойкости по НП-031-01 I
Категория обеспечения качества QA2
Группа оборудования по НП-089-15 С
