Газовые задвижки для АЭС: запорная арматура для критически важных систем

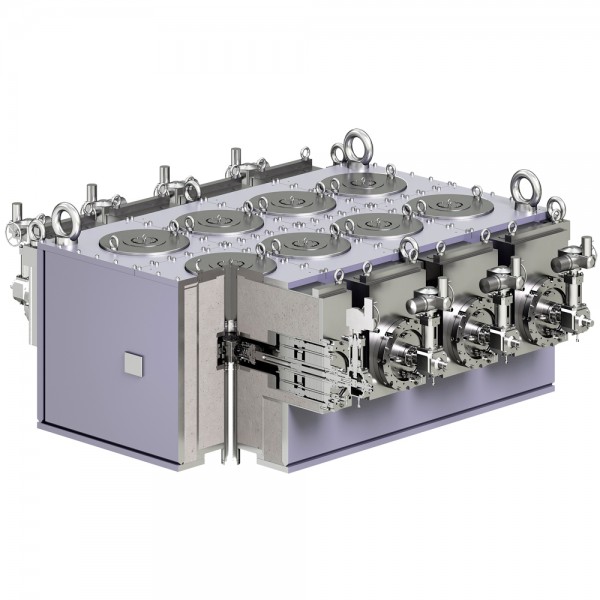

Газовые задвижки — специализированная запорная арматура, предназначенная для полного перекрытия или открытия потока газообразных сред в технологических системах атомных электростанций. В отличие от регулирующей арматуры, задвижки работают в двухпозиционном режиме («открыто/закрыто») и не применяются для дросселирования потока: их ключевая задача — надёжно изолировать участок трубопровода при штатных и аварийных режимах.
Области применения на АЭС
На атомных станциях газовые задвижки устанавливают в следующих системах:
- Контуры газовых сдувок и сдувочных линий, где требуется отсечь поток парогазовой смеси или радиоактивных газов.
- Линии подачи инертных газов (азот, гелий) для создания защитной атмосферы, продувки и консервации оборудования.
- Системы вентиляции, газоочистки и спецгазоочистки, где важно оперативно перекрывать отдельные ветви газоходов.
- Вспомогательные газовые магистрали — для технического обслуживания, испытаний и резервирования.
Ключевые требования и особенности эксплуатации
Из‑за специфики АЭС к газовым задвижкам предъявляют повышенные требования:
- Герметичность затвора. Нормы герметичности строго регламентированы отраслевыми стандартами (в т. ч. НП‑068‑05, ГОСТ 31901). Даже минимальные утечки недопустимы из‑за риска распространения радиоактивных или взрывоопасных сред.
- Радиационная стойкость и безопасность. Материалы и конструкция должны сохранять работоспособность в условиях ионизирующего излучения и исключать выход радиоактивных компонентов за пределы контура.
- Коррозионная стойкость. Задвижки проектируют для работы с агрессивными средами (парогазовые смеси, продукты дезактивации, конденсат). Для этого применяют высоколегированные нержавеющие стали (например, 08Х18Н10Т), сплавы на никелевой основе, а также коррозионностойкие уплотнительные материалы.
- Сейсмостойкость и устойчивость к динамическим нагрузкам. Конструкция должна выдерживать сейсмические воздействия, вибрации и резкие перепады давления, характерные для аварийных ситуаций.
- Длительный ресурс и ремонтопригодность. Расчётный срок службы задвижек — десятки лет; при этом предусматривают возможность контроля состояния, технического обслуживания и замены уплотнений без демонтажа корпуса.
- Дистанционное управление и контроль положения. Большинство задвижек оснащают электроприводами, концевыми выключателями и датчиками положения, чтобы операторы могли управлять арматурой удалённо и видеть её статус на щитах управления. Это особенно важно для оборудования, установленного в зонах с повышенным радиационным фоном.

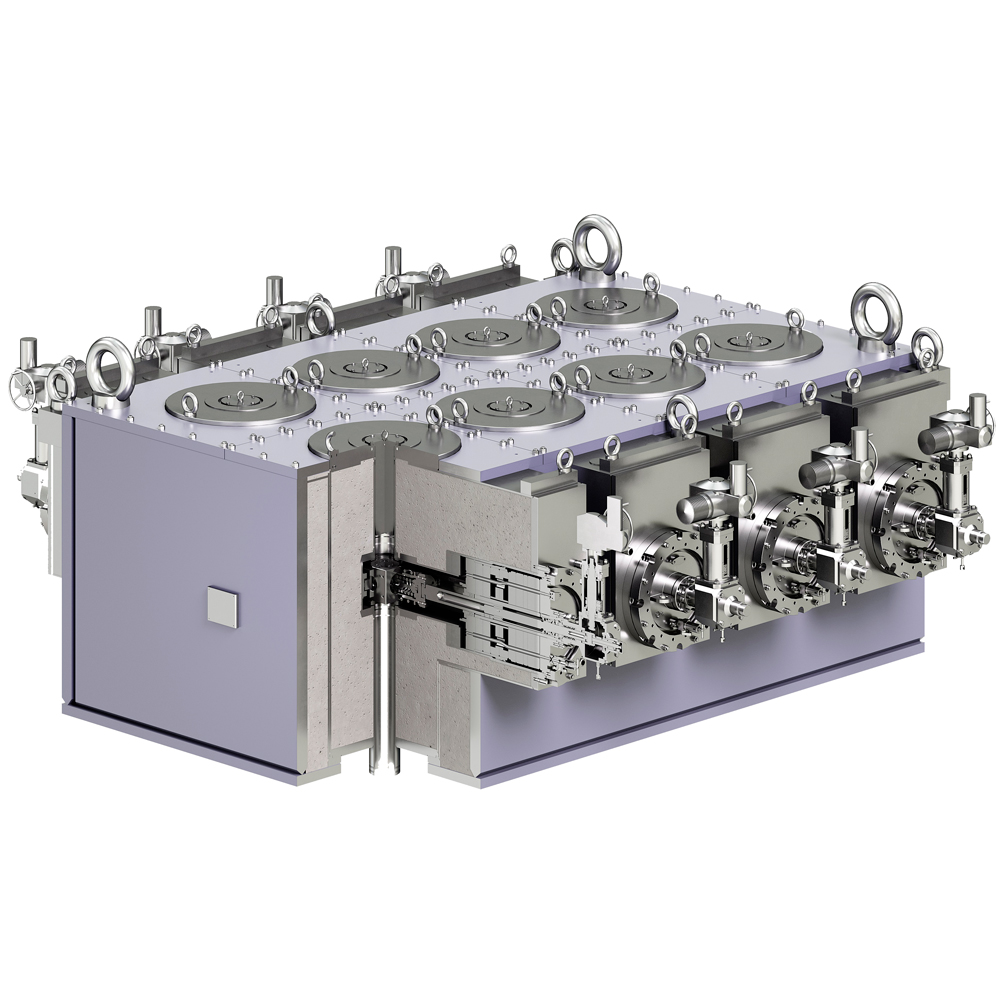

Конструктивные решения для АЭС
Для повышения надёжности в конструкции газовых задвижек применяют ряд специальных решений:
- Разгрузочные байпасы (обводные линии с малым клапаном) — для снижения усилия при закрытии задвижек большого диаметра (DN 200 и выше).
- Возможность заполнения полости водой при закрытом затворе — для проверки герметичности и предотвращения накопления опасных газов.
- Защита от недопустимого роста давления в полости корпуса при разогреве среды.
- Уплотнения и прокладки, рассчитанные на высокие температуры, давление и циклические нагрузки.
- Модульность и унификация узлов, упрощающие обслуживание и замену компонентов в условиях ограниченного доступа.
Нормативная база и сертификация
Производство и применение газовых задвижек для АЭС регламентируется комплексом документов:
- федеральные нормы и правила (НП‑068‑05 и др.);
- отраслевые стандарты ПНАЭ Г;
- государственные стандарты (ГОСТ Р, ГОСТ 31901 и др.);
- технические условия и спецификации заказчика.
Каждая единица арматуры проходит многоступенчатый контроль качества, включая испытания на герметичность, прочность, плотность сварных швов и работоспособность при предельных нагрузках.
Преимущества специализированных газовых задвижек для АЭС
- Максимальная безопасность: соответствие требованиям ядерной и радиационной безопасности, исключение утечек.
- Надёжность в экстремальных режимах: сохранение работоспособности при авариях, сейсмических воздействиях и резких изменениях параметров среды.
- Долговечность и предсказуемый ресурс: расчёт на длительную эксплуатацию с возможностью регулярного контроля и обслуживания.
- Интеграция в автоматизированные системы управления: совместимость с АСУ ТП, дистанционный контроль и управление.
