Для предприятий Госкорпорации РОСАТОМ ООО "УЗГА" изготовило копирующие манипуляторы ККМ/УЗГА 45/2 (аналог М22) которые служат для дистанционного осуществления работы в защитных камерах с радиоактивными веществами.
По габаритным параметрам ККМ/УЗГА 45/2 аналогичен манипуляторумарки М-22, но по своим характеристикам превосходит последний. Это манипулятор с ручным приводом, предназначенный для дистанционной работы с легкими предметами (20-60 кг) в горячих камерах. Он гибкий в применении и является одним из самых доступных копирующих манипуляторов на рынке. Небольшая ширина манипулятора, позволяет снимать его для использования в других камерах, оборудованных направляющими.
Манипулятор ККМ/УЗГА 45/2 может быть изготовлен в герметичном, негерметичном исполнении, а также с частичным и полным противовесом. По требованию заказчика леваяи правая руки манипулятора могут быть изготовлены взаимозаменяемыми.

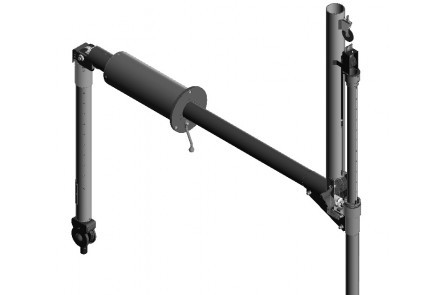

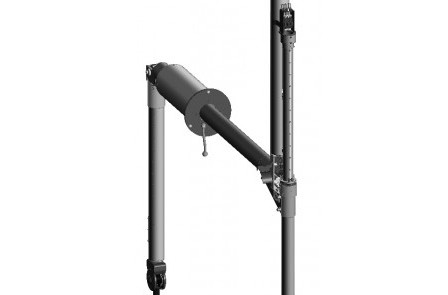

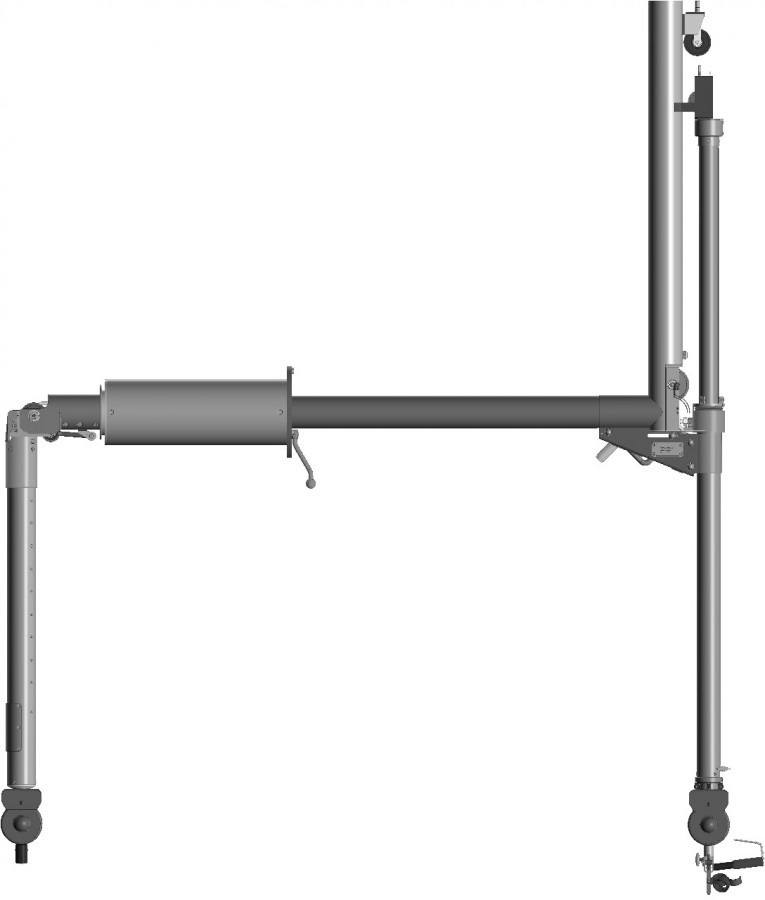

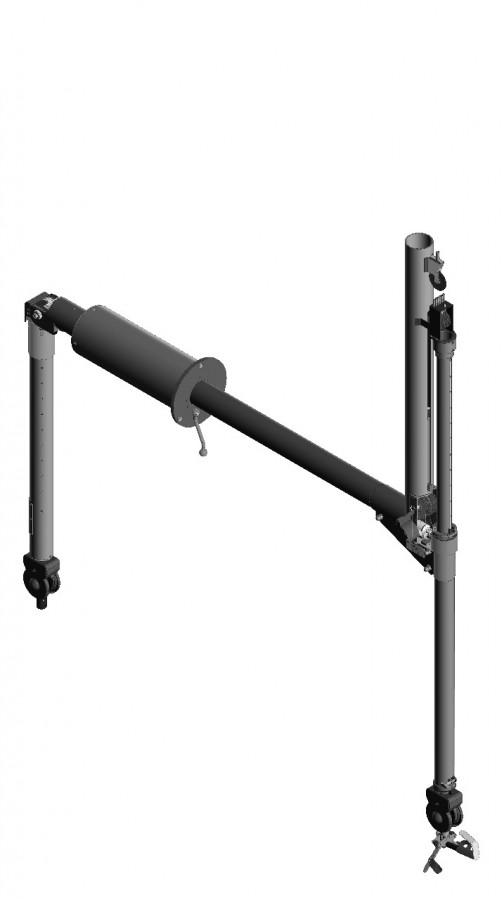

Конструкция манипулятора:

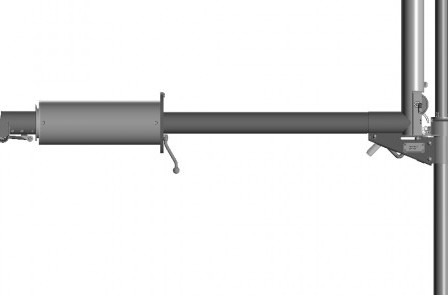

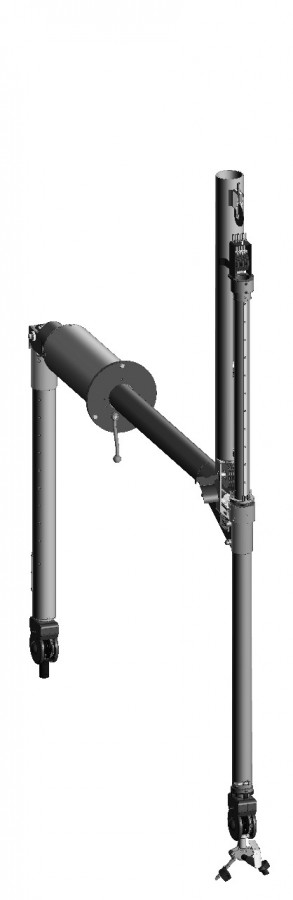

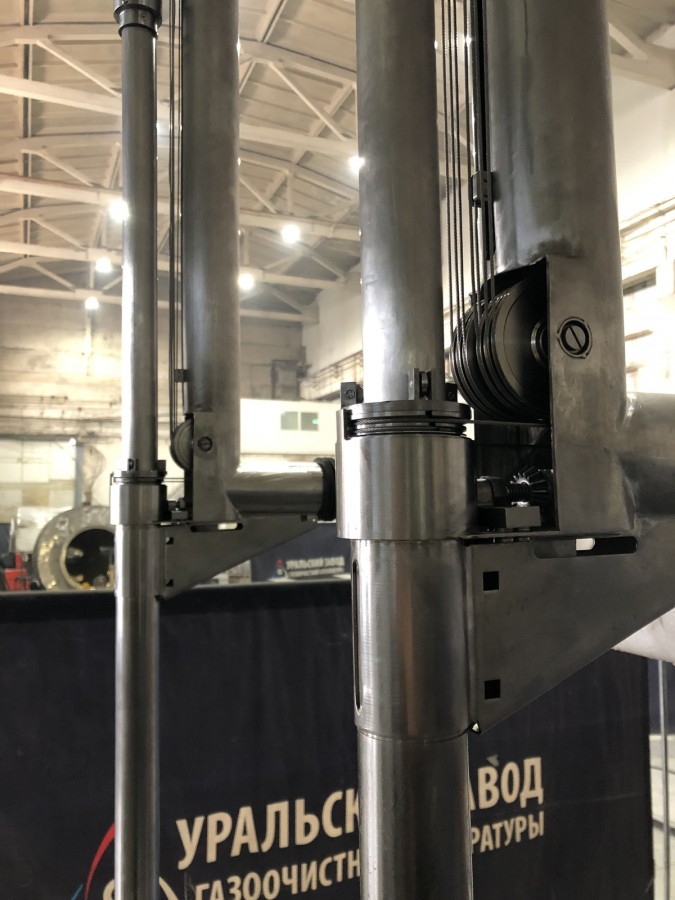

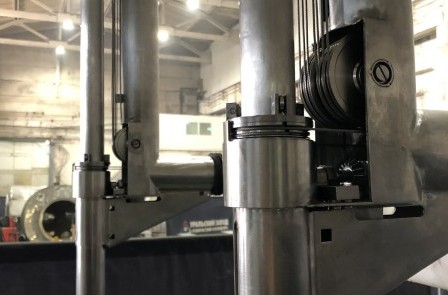

Тросовый копирующий манипулятор состоит из двух независимых механизмов для правой и левой руки оператора. Каркас механизмов представляет собой вертикальные трубы, внутри которых находятся подвижные телескопические трубы, которые уравновешивает противовес. Концы телескопических труб оснащены механизмами управления и исполнения. Движения между ними сообщаются посредством тросов. Элементы, расположенные внутри защитных камер, укрыты чехлом из пластиката.
Функциональные возможности:

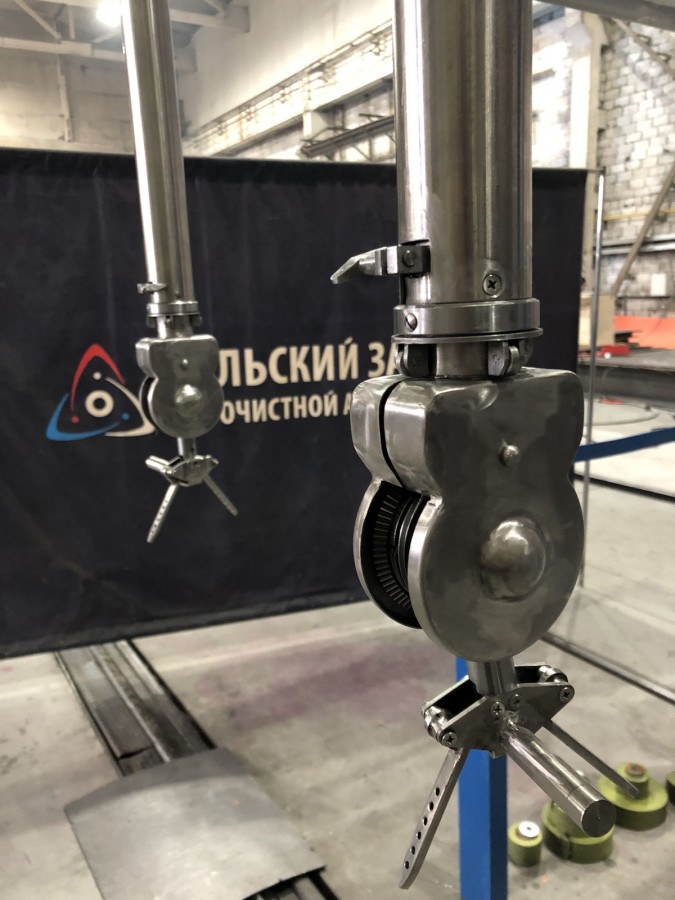

Манипулятор производит 7 независимых движений и работает со стандартным сменным инструментом, который используют при работе.

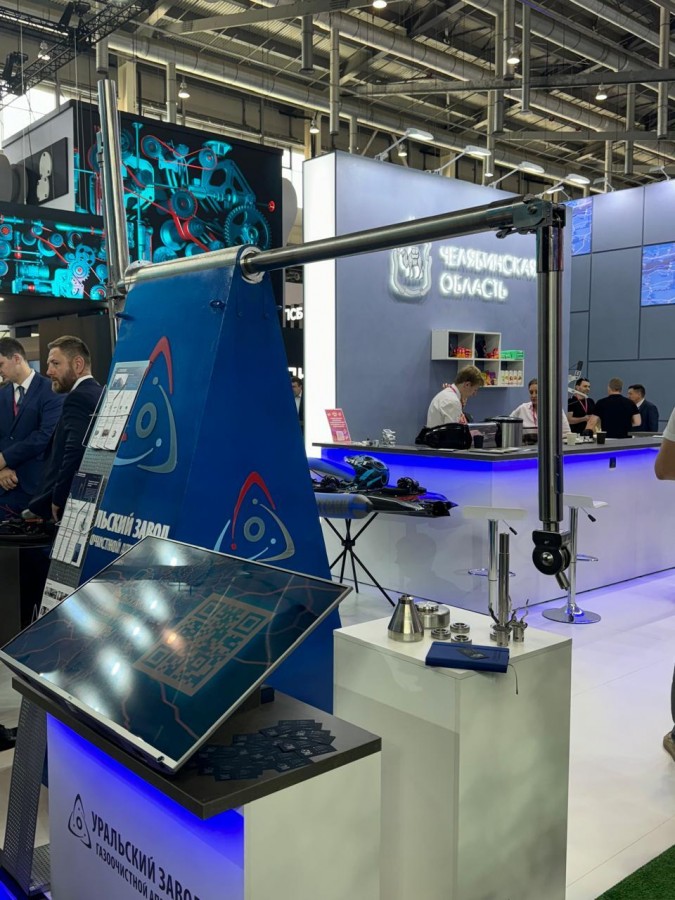

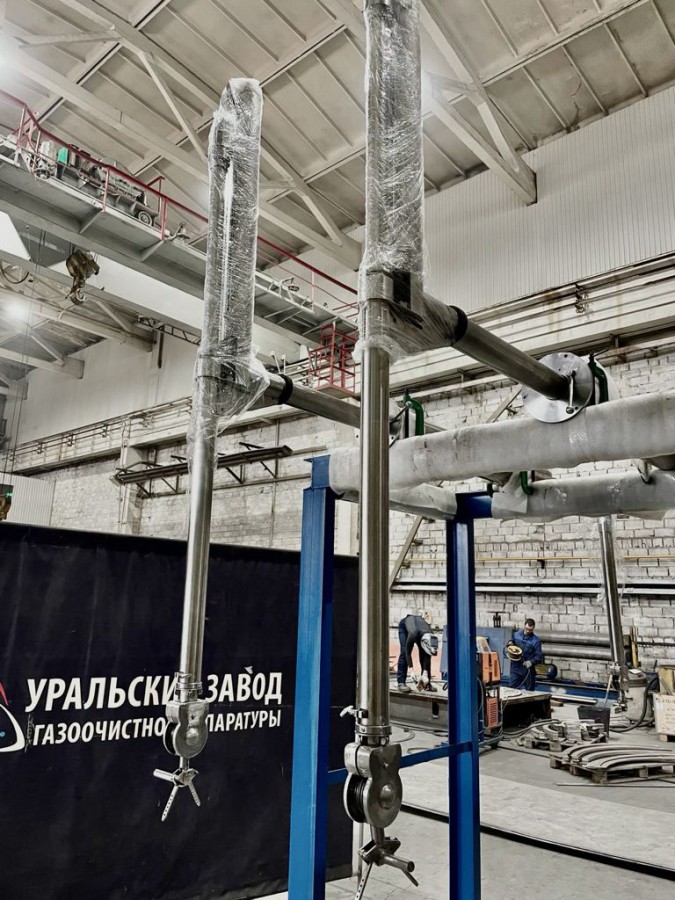

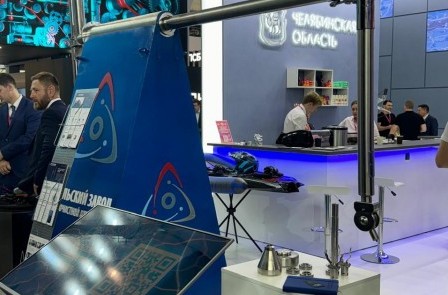

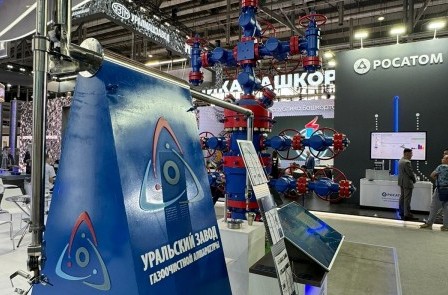

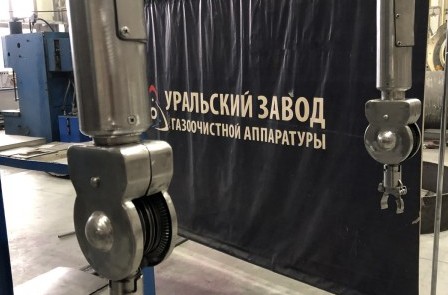

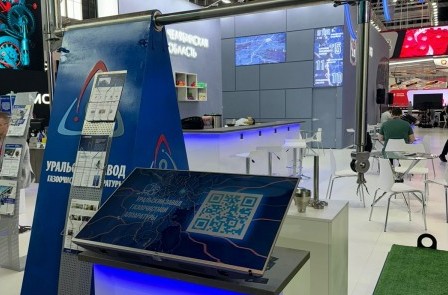

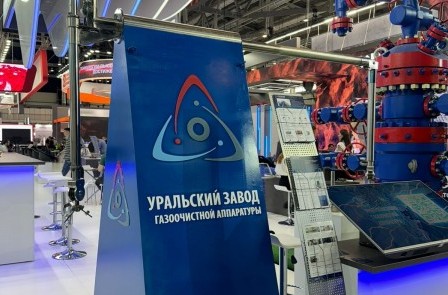

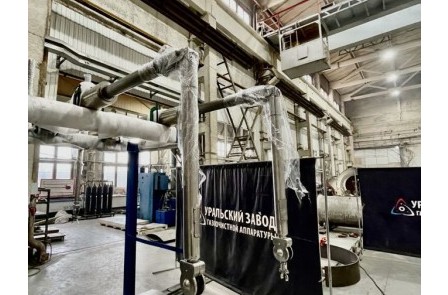

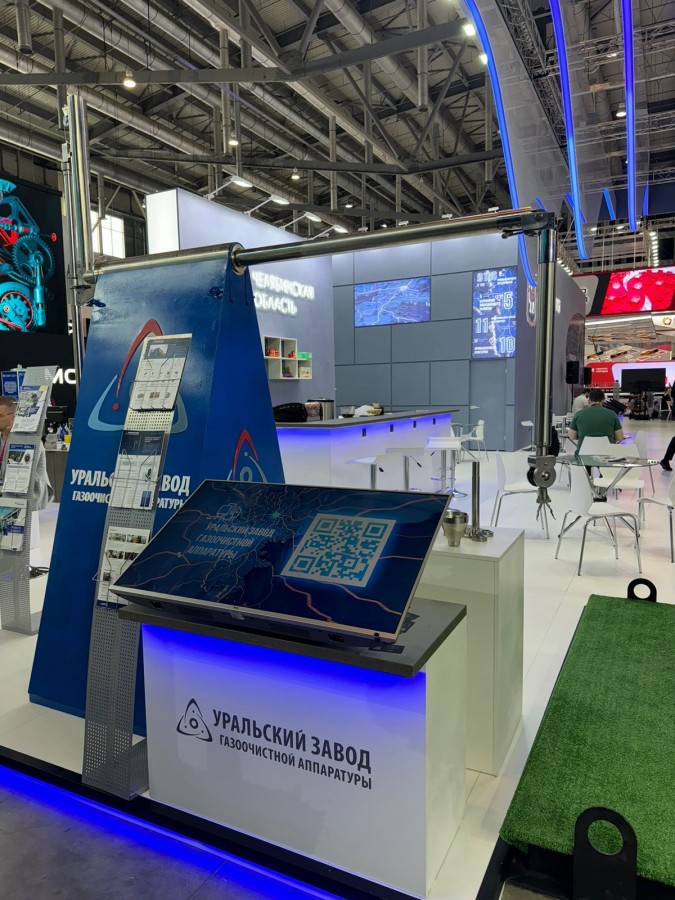

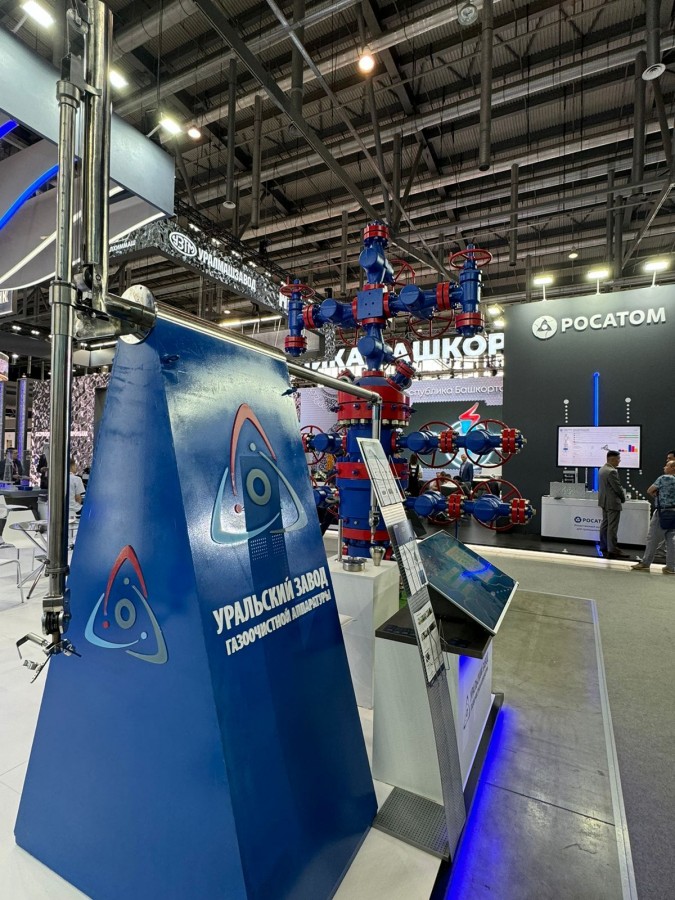

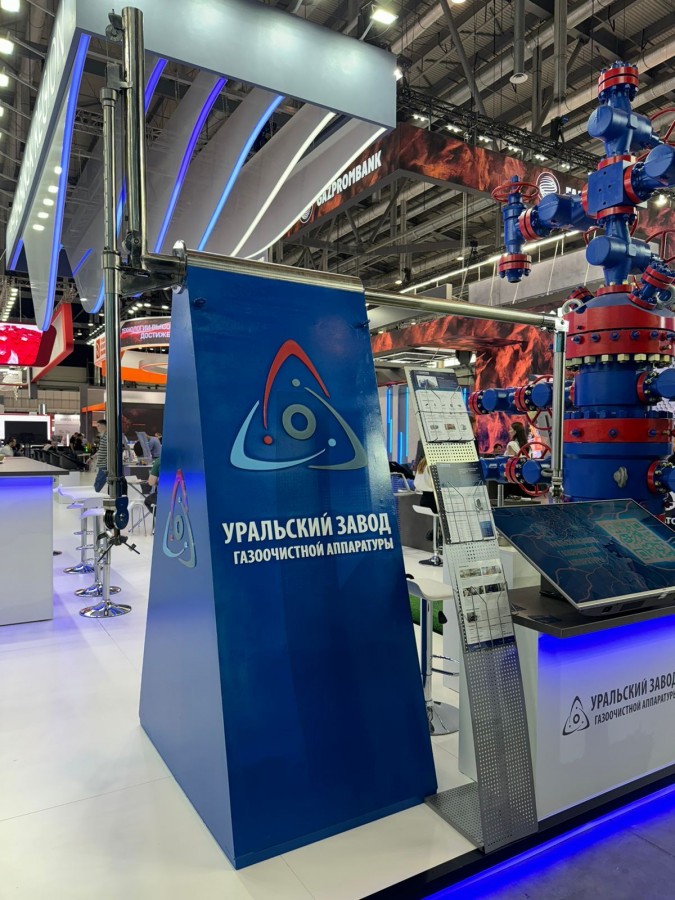

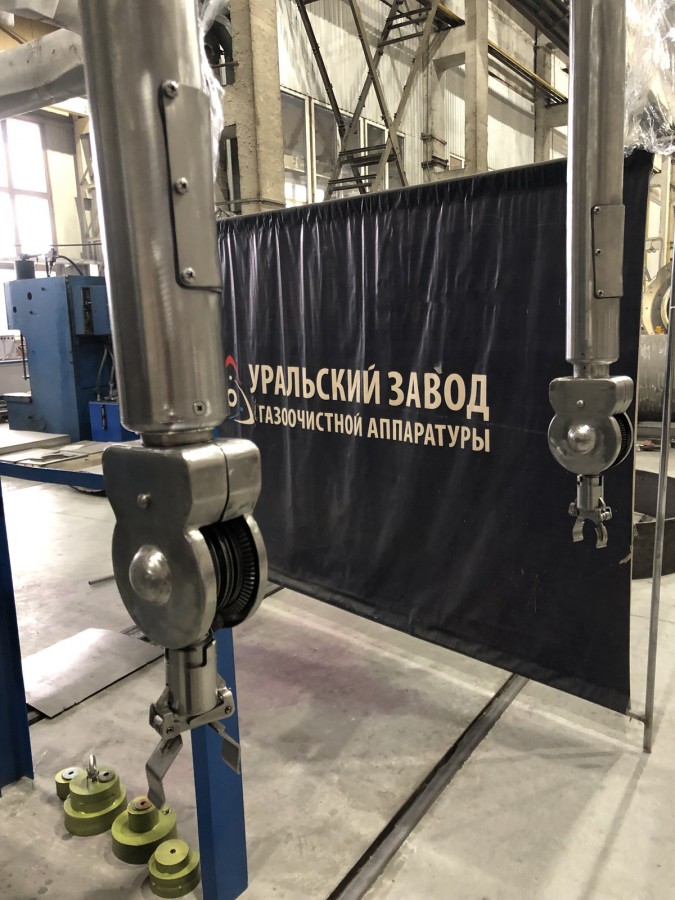

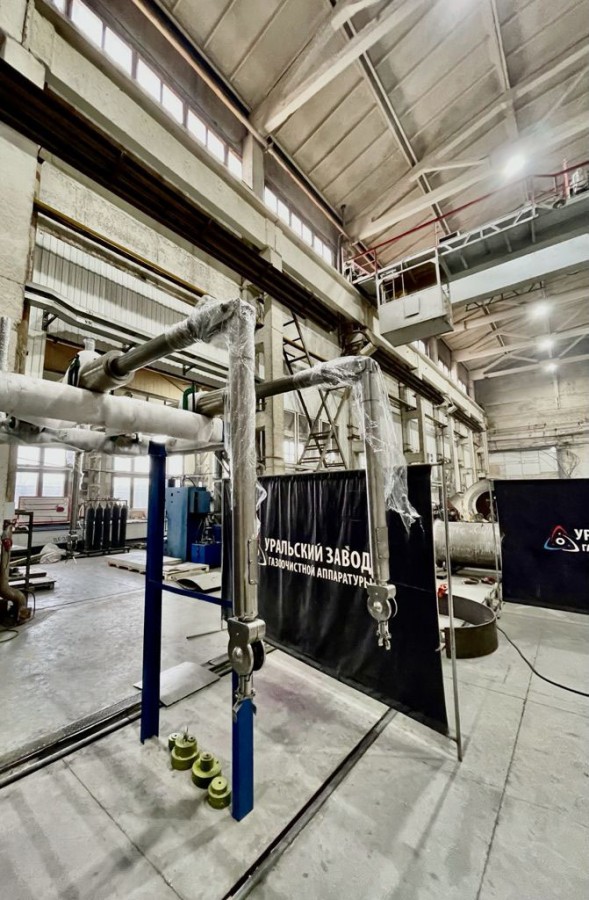

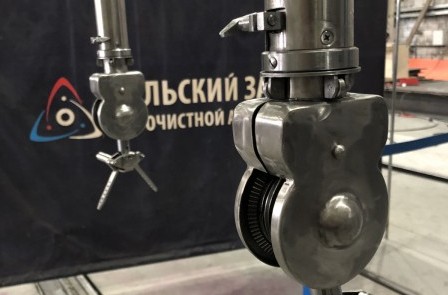

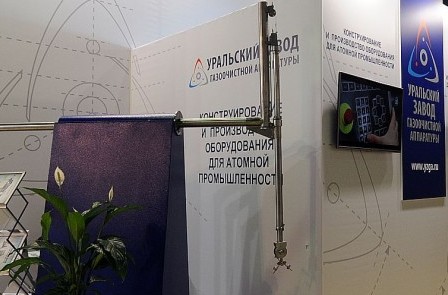

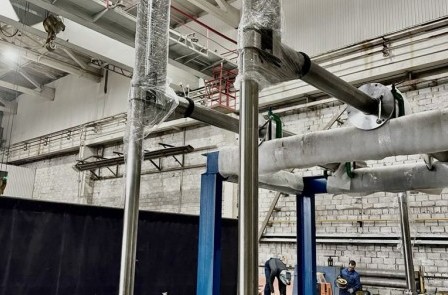

Примеры реализованных проектов:
